Židinio kapsulė kratki Antek 10 kW paprasto židinio įrengimo komplektas

Židinio indėlis ANTEK 10 z akcesoriami oraz kompletnym zestawem montażowym SKAMOL

RINKINĮ SUDARO:

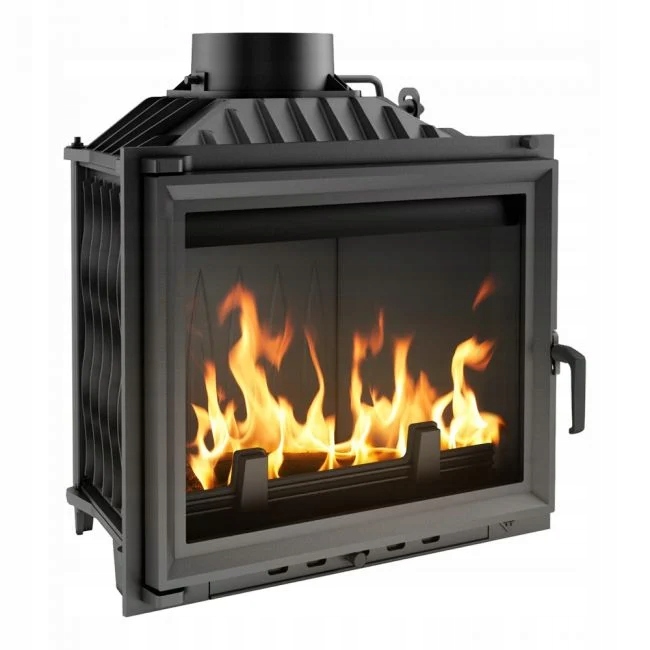

1. ŽIDINIO KAPSULĖ ANTEK 10
2. RURA 1m fi 180
3. RURA 0,5m fi 180
4. KOLANO 90° fi 180
5. PRZEPUSTNICA Z CIĘGŁEM fi 100
6. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO 180/200
7. DOLOT ZIMNEGO POWIETRZA
8. PRZEJŚCIE DO DOLOTU 90°
9. PRZEJŚCIE DOLOT - RURA
10. RURA SPIRO fi 100
11. PODSTAWA DEDYKOWANA DO WKŁADU
12. SILIKON - USZCZELNIACZ DO RUR
13. TAŚMA IZOLACYJNA 170°C - 45M
14. KRATKA WENTYLACYJNA KOMINKOWA 17X49 CZARNA - 3szt.
15. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 14 szt
16. GRUNT HOT-SYSTEM 1L – 1 szt
17. KLEJ HOT-SYSTEM 1kg – 4 szt
18. ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt
19. SIATKA ELEWACYJNA 10m
20. MASA SZPACHLOWA PROISOL - 15 kg - 1 szt
21. KOŁKI MONTAŻOWE – 10 szt
22. WKRĘTY - 100 szt

‼️ NEMOKAMAI ‼️

+ TIKSLI IR INTUITYVI MONTAVIMO IR ĮRENGIMO INSTRUKCIJA

+ EKOPROJEKT SERTIFIKATAS

ENERGIJOS NAUDOJIMAS

Maksimalus šilumos išnaudojimas dėka tankiai išdėstytų radiatorių ir pakuros sienelių, pagamintų iš aukštos kokybės 8 mm storio ketaus. Kuro dalelių degimas dėka deflektoriaus, kuris pailgina išmetamųjų dujų kelią. Padidintas įdėklo darbo efektyvumas rankiniu būdu reguliuojant kamino trauką naudojant įmontuotą sklendę. Rankinis degimo proceso valdymas per pelenų dėžės sklendę.

SAUGUMAS

Klasikinis įdėklo priekis su karščiui atsparia keramika, atlaikančia iki 660°C temperatūrą.

Dekoratyvinė tvorelė padeda palaikyti švarą naudojimo metu ir apsaugo nuo malkų iškritimo.

NAUDOJIMAS

Šaltos rankenėlės sistema, sumažinanti nudegimo riziką, nes ją galima nuimti degimo metu. Stalčius / indas pelenams, kuriuose kaupiasi sudegusios medienos likučiai, ir judamos grotelės, kad būtų lengva pašalinti pelenus. Suodžių nusėdimo apribojimas dėka švaraus stiklo sistemos (oro kreiptuvo).

5 klasė, įvesta atnaujinto PN EN 303-5 standarto, yra taikoma katilams ir krosnims.

Katilas, atitinkantis 5 klasę, yra mažiausios CO, dulkių ir organinės anglies emisijos į atmosferą bei didelio efektyvumo garantija, o tai lemia m.in. mažesnį kuro sunaudojimą. Be to, šios klasės įrenginiams dažnai taikomos subsidijų programos katilo pirkimo kainai padengti.

                                                                  KĀSNELIO TECHNINIS BRĖŽINYS

TECHNINIAI DUOMENYS

Bendrieji

• Nominali galia (kW) 10
• Šildymo galios diapazonas (kW) 6.0 - 13.0
• Gamybinė medžiaga ketus
• Šiluminis naudingumas (%) 76
• Kuro tipas sezonuota lapuočių mediena (drėgmė ≤20%)
• Išmetamųjų dujų temperatūra (oC) 310
• Maks. malkų ilgis (cm) 33
• Minimalus reikalaujamas išleidimo grotelių aktyvusis plotas (cm2) ≥700
• Minimalus reikalaujamas įleidimo grotelių aktyvusis plotas (cm2) ≥500
• Stiklo tipas tiesus
• Durų atidarymas į kairę

Fiziniai parametrai

• Svoris (kg) 91
• Dūmtraukio skersmuo (mm) 180
• Plotis (cm) 60
• Aukštis (cm) 62.2
• Gylis (cm) 33.4

Sertifikatai / Atitiktis

• Atitinka EKOPROJEKT reikalavimus
• Energijos efektyvumas
• Energijos klasė A
• Sezoninis energijos efektyvumas (%) 66
• EEI koeficientas 100.2
• CO emisija (esant 13% O2) ≤ pateikiama % 0.14
• Dulkių emisija (dulkės) (mg/Nm3) 22

Įranga

• Peleninė

Ne mažesnio kaip 8 mm storio pakuros sienelės – garantuoja be аваrinį pakuros veikimą.

Tankiai išdėstyti radiatoriai – jų dėka židinys į aplinką perduoda daugiau šilumos.

Pilkasis ketus, panaudotas židinio gamybai, yra labai patvarus ir papildomai ilgai išlaiko temperatūrą.

Įmontuotas deflektorius prailgina dūmų kelią.

Aukštas dūmtraukio kaklas padidina šilumos mainų plotą tarp karštų dūmų ir patalpos.

Švaraus stiklo sistema apriboja suodžių nusėdimą ant stiklo.

Įmontuota sklendė – rankinis kamino traukos jėgos reguliavimas.

Karščiui atsparus stiklas atlaiko iki 800 st. C temperatūrą.

Perforuota puošni rankena.

Puošni tvorelė apsaugo malkas nuo iškritimo iš židinio.

Oro tiekimo reguliavimas per peleninę.

Peleninė – ištraukiamas stalčius besikaupiantiems pelenams.

Judančios grotelės, kurių dėka lengviau palaikyti švarą židinyje.

Puošni galinė plokštė ir didelė degimo kamera.

ŽIDINIO KAPSULĖS PRIEDAI

VAMZDŽIŲ RINKINYS

1. VAMZDIS 1m ir 0,5m

Dūmtraukis, skirtas malkomis kūrenamoms židinio kapsulėms prijungti prie esamų kaminų.

Atitinka visus Lenkijos ir Europos standartus, užtikrina saugumą, maksimalų našumą ir komfortą.

Vamzdžių sujungimas susideda iš vieno elemento įkišimo į kitą.

2. REGULIUOJAMAS ALŪNAS 90°

Reguliuojamas alkūnės elementas iki 90° kampo, 3 segmentų, skirtas malkomis kūrenamoms židinio kapsulėms prijungti prie esamų kaminų.

Atitinka visus Lenkijos ir Europos standartus, užtikrina saugumą, maksimalų našumą ir komfortą.

Alkūnėje yra revizinis elementas, vadinamas valymo anga, per kurią bet kuriuo metu galima patikrinti sujungimą. Naudojant specialius apkabos žiedus, alkūnės elementų sujungimas yra visiškai sandarus.

3. VIRVĖS PEREIGA

Perėjimas su redukcija iš vamzdžių sistemos į keraminį kaminą, leidžiantis saugiai sujungti plieninį dūmtraukį su keraminiu kaminu.

PAGRINDAS

Pagrindas leidžia stabiliai ir be problemų pastatyti ketaus arba vandens kontūro židinio kapsulę.

Dėl iki 5 cm reguliuojamų kojelių židinį galima saugiai pastatyti net ant labai nelygaus paviršiaus.

ORO PADAVIMO RINKINYS

1. ORO PADAVIMAS

Šalto oro padavimas – tai specialus atvamzdis, montuojamas klientui pageidaujant už papildomą mokestį prie kiekvienos mūsų židinio kapsulės, turinčios ketaus pagrindą.

Jo paskirtis – tiekti šviežią orą degimui.

Kad židinys veiktų tinkamai, jam reikia reikiamo kiekio oro. Dažnai jo trūkumas tampa viena pagrindinių prasto kapsulės veikimo priežasčių. Kad židinys nekeltų problemų, jam turi būti tiekiama apie 8-10 m3/h oro 1 kg mieno. Jei nėra kito kelio, jis paima orą iš patalpos, kurioje yra. O kadangi dažniausiai jis yra svetainėje, t. y. vietoje, kur mes labai dažnai būname, iš tikrųjų jis netiesiogiai „atima“ orą iš mūsų.

2. PEREIGA ORO PADAVIMUI 90°

Jį naudojant, galima tiesiogiai pereiti nuo oro padavimo po židiniu 90° kampu.

3. PEREIGA ORO PADAVIMAS - VAMZDIS

Perėjimas nuo 25x152 mm matmenų oro padavimo atvamzdžio į fi 100 mm arba fi 125 mm arba fi 150 mm* vamzdį 90° kampu.

SKELENAS

Skilpelis su troseliu fi 100, fi 125 arba fi 150 skirtas oro srautui reguliuoti karšto oro paskirstymo sistemose arba vamzdžiuose, tiekiančiuose orą po židinio kapsule.

Skilpelis turi specialią tarpinę, kurios dėka visiškai nutraukiamas oro tiekimą iš išorės.

PASTABA: dėl galimybės jungtis su spiro vamzdžiu, sklendės yra 5–10 mm mažesnio skersmens.

PRIEDAI

1. SPIRO VAMZDIS

Lankstus flex tipo vamzdis naudojamas vėdinimo, oro kondicionavimo sistemose ir paskirstant šiltą orą iš židinių. Šiuos vamzdžius galima formuoti bet kokiu kampu, nekeičiant išorinių parametrų ir kartu išlaikant sandarumą. Dėl charakteringų paviršiaus įspaudų vamzdžiai puikiai perkelia linijinius pailgėjimus ir slopina vibracijas, atsirandančias, pavyzdžiui, nuo veikiančių ventiliatorių.

2. SILIKONAS 1200 laipsnių

Vienkomponentė sandarinimo mastika vandens stiklo pagrindu vietoms, kurios veikiamos tiesioginio sąlyčio su ugnimi.

3. IZOLIAVIMO JUOSTA

Vienpusė lipni aliuminio juosta, atspari temperatūrai iki 170°C. Naudojama montuojant oro kondicionavimo, vėdinimo įrenginius ir klijuojant židinių izoliaciją.

ŽIDINIO VENTILIACINĖ GROTELĖ 17X49 JUODA

Židinio grotelės yra estetiška šilto oro skirstymo kanalų iš židinio apdaila. Ji montuojama sienoje arba židinio apdailos gaubte naudojant kišenę ir lanksčius fiksatorius. Tokis sprendimas leidžia ją greitai sumontuoti ir išmontuoti, pvz., norint ją išvalyti.

Fiziniai parametrai

• Svoris (kg) 1
• Plotis (cm) 48.1
• Aukštis (cm) 17
• Gylis (cm) 4.5
• Grotelių aktyvus plotas (cm2) 516
• Kišenės plotis (cm) 45.6
• Kišenės aukštis (cm) 15.2
• Kišenės gylis (cm) 4.5

Bendra

• Spalva juoda
• Grotelių savybės tinklelis
• Gamybos medžiaga milteliniu būdu dažytas plienas
• Grotelių tipas stačiakampis

ŽIDINIO MONTAVIMO RINKINYS

Kalcio silikato plokštė SkamoEnclosure Board

Skirtas židinio statybai, kartu tarnaujantis ir kaip jo izoliacija. Sukuria lengvą bei standžią konstrukciją, ją lengva apdoroti naudojant tradicinius stalių įrankius. Ji montuojama naudojant klijus ir TD varžtus. Plokštė yra puikus židinio korpuso viduje tvyrančių aukštų temperatūrų izoliatorius, užtikrinantis žmogui saugų jų lygį išorinėje pusėje. Ji pakeičia tradicinį sprendimą, pagrįstą gipso kartono plokštėmis ir mineraline vata. Idealiai tinka medinės sijos, šoninių sienelių ir sienos už židinio izoliacijai.

GRUNTAS HOT-SYSTEM

Preparatas, skirtas židinio plokštėms impregnuoti, siekiant padidinti jų sukibimą. Pagamintas natrio silikato ir mikro silicio dioksido pagrindu.

KLIJAI HOT-SYSTEM

Ugniai atsparūs židinio plokščių klijai yra paruošti naudojimui klijai su specialia sudėtimi, skirti naudoti aukštos temperatūros poveikio sąlygomis, kur įprasti klijai neleidžia ilgai pritvirtinti plokščių. Jie skirti naudoti tokiose vietose kaip židinio aplinka, vietos už katilų, krosnių, viryklių, radiatorių bei ant šildymo krosnių durų.

VARŽTAS PLOKŠTĖMS SUJUNGTI

Naudingas izoliacinėms plokštėms sukti.

KLIJŲ SKIEDINYS PROISOL

Klijų skiedinys, skirtas klijuoti židinio plokštes, taip pat kitas rinkoje esančias kalcio silikato plokštes. Pasižymi labai geru sukibimu su pagrindu ir kalcio silikato plokštėmis, dideliu našumu, dideliu apdirbiamumu ir optimaliais fiziniais parametrais.

KAIŠTIS

Kaištis plokštei su Sienyte sujungti.

GLAISTAS PROISOL

Paruošta vienalytė mineralinė masė baltos spalvos, skirta naudoti ant židinio plokščių. Produktas skirtas židinio sienų paviršiaus paruošimui dažymui. Tinka daugumai rinkoje esančių vidaus dispersinių dažų. Gautas paviršius yra lankstus, lengvai šlifuojamas, į jį, siekiant sustiprinti židinio korpusą, galima įspausti stiklo pluošto tinklelį. Masė skirta dengti glaistykle.

TINKLELIS

Stiklo pluošto tinklelis – naudojamas išorinei korpuso daliai.
