Vamzdinis variklis lauko roletams Portos Fi 40mm 10Nm - S40/10

⚡ Pavaros variklis Portos Fi 40mm 10Nm⚡

⭐ Pilnas produkto asortimentas:

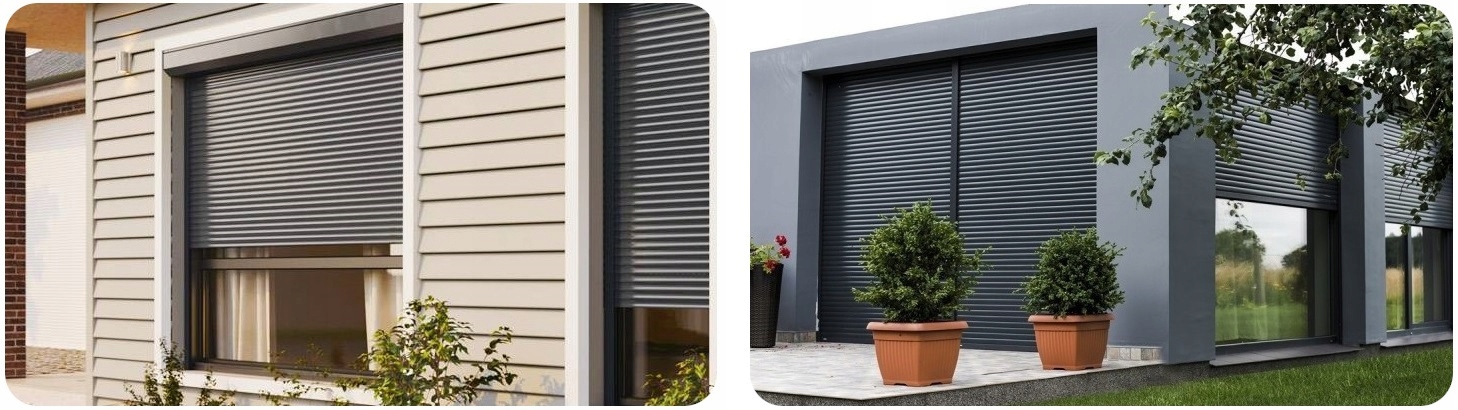

Patikimas ir tikslus automatizavimo sprendimas turintiems lauko roletus.

Ši pavara išsiskiria aukšta pagaminimo kokybe ir ilgaamžiškumu.

Aukcione yra pateikiama pavara bei pilnas montavimo rinkinys, skirtas tiek rankiniu būdu valdomų roletų automatizavimui, tiek nusidėvėjusios pavaros pakeitimui nauja.

✨ Techninė specifikacija:

• Model: Portos S-40/10
• Do rur oktagonalnych o średnicy: ⌀40mm
• Moment obrotowy: 10Nm
• Średnica korpusu silnika: ⌀35mm
• Długość: 450mm
• Minimalna szerokość rolety: 62cm
• Prędkość: 17 obr./min
• Moc: 121W
• Natężenie: 0,53A
• Częstotliwość: 50 Hz, Zasilanie: 230V
• Stopień ochrony: IP44 – apsauga nuo dulkių ir drėgmės
• Wyłączniki krańcowe: mechaninė galinių jungiklių sistema
• Zabezpieczenia: terminė apsauga nuo perkaitimo
• Czas pracy ciągłej: apie 4 min., po kurio laiko reikia pertraukos atvėsimui

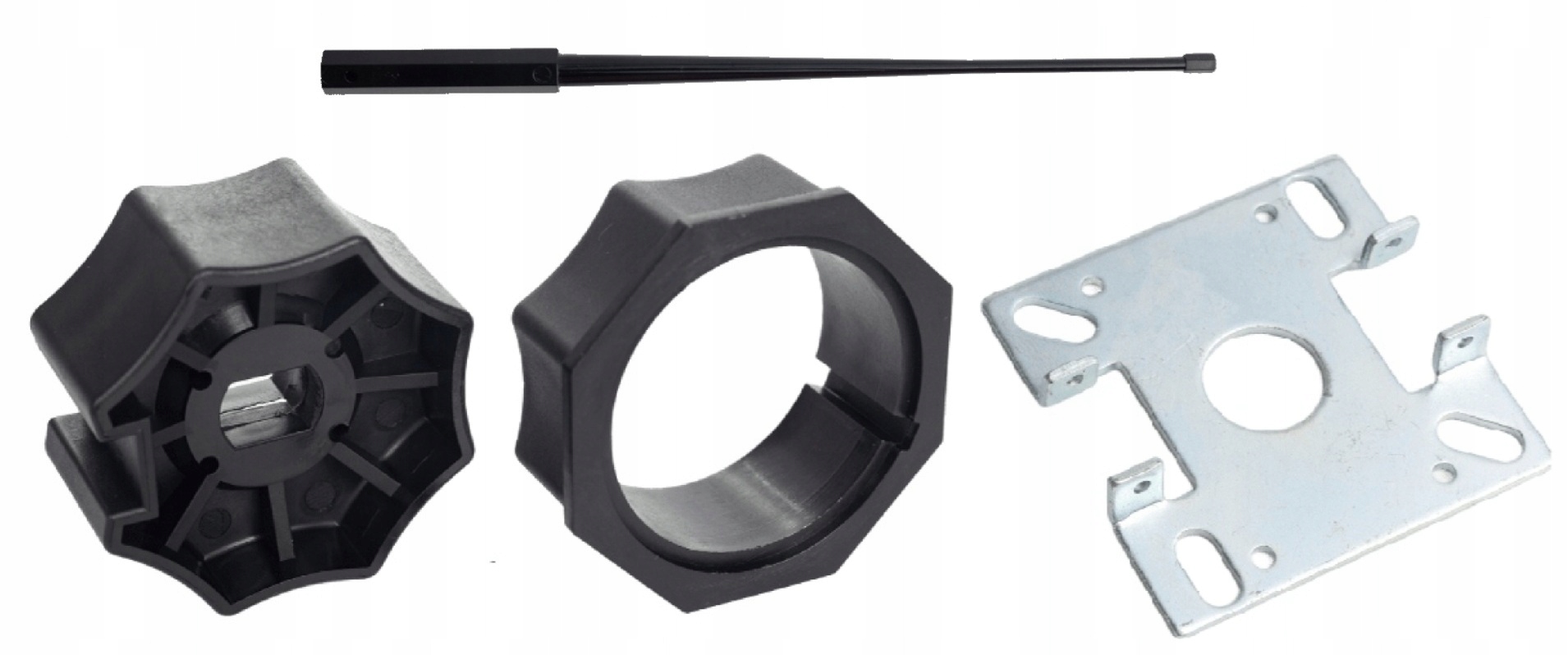

✅ Kas yra rinkinyje?:

• Silnik Portos S-40/10 su 2m ilgio maitinimo laidu
• Adapteris ir pavara ø40mm aštuonkampiam vamzdžiui
• Tvirtinimo laikiklis, apsauginiai kaiščiai
• Reguliavimo raktas

⭐ Kaip valdyti?

Skelbime pristatoma pavara yra laidinis variklis, kas reiškia, kad jis gali būti valdomas tik laidiniu būdu — jungikliu arba nuotolinio valdymo pulteliu, jei naudojame išorinį radijo imtuvą.

Suderinamos valdymo sistemos:

• Jungiklis su laikmačiu: Portos PS-1T
• Jungiklis su integruotu radijo imtuvu: Portos PPKR-313 (leidžia valdyti pulteliu)
• Klasikiniai jungikliai: Somfy Smoove WT
• Pulteliai, veikiantys su jungikliu Portos PPKR-313: Portos RR-1, RR-5, RR-5T, RR-15
• Potinkinis radijo imtuvas: Valdiklis XT-R

✅ Kaip išsirinkti tinkamą variklį roletui?

Norėdami pasirinkti tinkamą pavarą, atkreipkite dėmesį į du pagrindinius parametrus:

1. Vyniojimo vamzdžio skersmuo

Dažniausiai pasitaikantys: Ø40, Ø60, Ø70 mm. (Variklis turi būti pritaikytas vamzdžiui.)

2. Roletų svoris

Apskaičiuokite plotą (plotis × aukštis metrais) ir padauginkite iš profilio svorio.

Pavyzdys PA-39 (apie 2,8 kg/m²): 140 × 120 cm = 1,68 m² → 1,68 × 2,8 = apie 4,7 kg

Variklio parinkimas pagal roletų svorį:

• S 40/10 S – iki 10 kg
• S 40/10 – iki 13 kg (skelbimo modelis)
• S 60/10 – iki 18 kg
• S 60/20 – iki 36 kg
• S 60/30 – iki 54 kg
• S 60/40 – iki 63 kg
• S 60/50 – iki 86 kg
• S 70/60 – iki 79 kg
• S 70/100 – iki 110 kg

❗ Patarimas: Pasirinkite variklį su nedidele galios atsarga — tai padidins jo ilgaamžiškumą ir patikimumą.

⚙️ Pavaros montavimo instrukcija:

Sumontuokite laikλικį, adapterį, pavaros kumštelį ir fiksatorių ant variklio ašies.

1️⃣Pritvirtinti laikiklį (F) prie roletų šono

2️⃣Sumontuoti adapterį (A) ant variklio žiedo (B)

3️⃣Sumontuoti pavaros kumštelį (C) ant variklio ašies (D)

4️⃣Uždėti fiksatorių (E) ant variklio ašies

5️⃣Pilnai įstumti variklį į ašies vamzdį

6️⃣Pritvirtinti ašies vamzdį prie pavaros rato varžtu

⚙️ Variklio prijungimo būdas:

Variklis su jung

Variklis su jungikliu išėjime turi keturių gyslų, maždaug 2 m ilgio laidą, kuris yra išvestas į isorinę žaliuzės pusę.

⚡ žaliai geltonos spalvos laidas naudojamas kaip įžeminimas (L)

⚡ mėlynos spalvos laidas yra nulis (N)

⚡ juodos ir rudos spalvos laidai nustato pavaros sukimosi kryptį

❗Negalima prie vieno jungiklio prijungti daugiau nei vieno variklio.

❗Maitinimo instaliacijoje būtina naudoti bent 1,5mm² skerspjūvio laidus.

⚠️ Dėmesio: Abinių jungiklių reguliavimas turi vykti esant šaltam varikliui. Variklio darbo laikas yra iki 4 minučių, po kurio reikalinga pertrauka atvėsimui. Draudžiama prie vieno jungiklio prijungti daugiau nei vieną variklį.

❗ Dažniausiai užduodami klausimai:

❓ Ar šis variklis tinka visiems roletams?

✅ Variklis skirtas roletams su fi 40 aštuonisiu vamzdžiu. Aprašyme pateikiama lentelė, padedanti pasirinkti tinkamą modelį.

❓ Turime rankiniu būdu per suktuvą valdomus roletus ir planuojame juos automatizuoti. Ką turime įsigyti, kad komplektas būtų pilnas?

✅ Norint visiškai automatizuoti roletus, pirmiausia reikia nutiesti elektros instaliaciją iki sistemos. Jei ji jau paruošta, pakanka įsigyti tinkamą variklį ir valdymo jungiklį. Jei papildomai pageidaujate valdymo pulteliu, PPKR-313 jungiklis bus idealus sprendimas.

❓ Jau turiu sumontuotą šį variklį, bet norėčiau pridėti valdymą pulteliu. Kokios yra galimybės?

✅ Galite pasirinkti vieną iš dviejų sprendimų:

✔ Jungiklio keitimas į PPKR-313 su įmontuotu radijo imtuvu.

✔ XT-R valdiklio montavimas instaliacinėje dėžutėje, kuris leis valdyti nuotoliniu būdu.

⭐ Pasirinkite pavarą roletams Portos Fi 40mm 10Nm, užtikrinančią sklandų ir efektyvų roletų valdymą – tai idealus pasirinkimas jūsų namams ar biurui!

⚠️ Dėmesio ⚠️

❗ Rekomenduojame naudoti Portos jungiklius.

Kitų gamintojų priedų naudojimas gali lemti netinkamą veikimą, o įmonė Portos neatsako už žalą, atsiradusią dėl nesuderinamų jungiklių naudojimo.

❗ Prieš montuojant, prijungiant ar reguliuojant variklį, būtina atidžiai susipažinti su montavimo ir naudojimo instrukcija.

❗ Instaliaciją turi atlikti kvalifikuotas montuotojas, turintis atitinkamus leidimus

(pagal Lenkijos įstatymų leidybos biuletenį Dz.U. 1997 Nr. 54 poz. 348 – Energetikos įstatymas, 6 skyrius, 54 str. – SEP leidimai iki 1kV).

❗ Pagalbinę dokumentaciją, tokią kaip naudojimo instrukcija, techninės produkto sąlygos arba produkto kortelė, rasite prieduose po skelbimu. Prieš montuodami ar naudodami produktą, susipažinkite su pridedamomis medžiagomis. ❗
