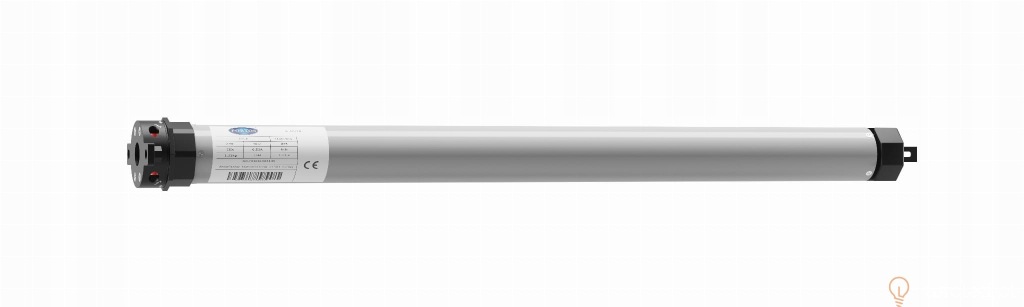

Vamzdinis variklis išorinėms žaliuzėms PORTOS FI 40 mm 10 Nm

✅✅✅VARIKLIS PAVARA LAIDINIAMS IŠORINIAMS ROLETAMS PORTOS FI 40 mm 10 Nm ✅✅✅

⚡️LAIDINIS VARIKLIS LAUKO ŽALIUZĖMS ⚡️

Silnik do rolet zewnętrznych PORTOS FI 40mm 10 Nm yra puikus sprendimas ieškantiems našaus ir patikimo pavaros mechanizmo lauko žaliuzių automatizavimui. Dėl laidinio valdiklio galimybės ir pasirenkamo išorinio radijo imtuvo (galimo kitame pasiūlyme), jis užtikrina patogumą ir paprastą naudojimą. Aprūpintas reguliuojamais galiniais jungikliais ir apsauga nuo perkaitimo, jis garantuoja saugų ir tikslų veikimą. Silnik Portos S-40/10 pasižymi aukšta pagaminimo kokybe ir techniniais parametrais, todėl tai yra idealus pasirinkimas reikikliems klientams, ieškantiems tvirtų ir modernių sprendimų savo lauko žaliuzėms.

⭐️ Specifikacija:

✅ Gamintojas: Portos

✅ Modelis: S-40/10, sterowanie przewodowe

✅ Mechaninė galinė padėtis

✅ Bendras pavaros ilgis: 512 mm

✅ Nominalus sukimo momentas (Nm) : 10

✅ Nominalus greitis (aps/min): 17

✅ Vardinė įtampa: 230V

✅ Energijos suvartojimas: 121 W

✅ Dažnis : 50 Hz

✅ Srovės stiprumas: 0.53A

✅ Veikimo trukmė (min) : 4

✅ Maitinimo laido ilgis (m) : 2

✅ Apsaugos klasė : IP44

✅ Apsauga nuo perkaitimo

⭐️RINKINĮ SUDARO:

✅

✅ apsauga nuo perkaitimo,

✅ tvirtinimo plokštė,

✅ griebtuvas, adapteris,

✅ pajungimo instrukcija,

✅ kamšteliai,

✅ variklio reguliavimo raktas.

⭐️ Variklio montavimas roletėje:

1️⃣Pritvirtinti laik']}u>u}v{...} - palaukite, verskime tiksliai:

⭐️ Variklio montavimas roletėje:

1️⃣Pritvirtinti F laikiklį prie roletės šono

2️⃣Sumontuoti A adapterį ant B pavaros žiedo (1 pav.)

3️⃣Sumontuoti C pavaros elementą ant D variklio ašies

4️⃣Uždėti E apsaugą ant variklio ašies

5️⃣Pilnai įstumti variklį į vyniojimo vamzdį (2 pav.)

6️⃣Varžtu pritvirtinti vyniojimo vamzdį prie pavaros ratuko

⚠️ PAVAROS PRIJUNGIMO BŪDAS:

Variklis su jungikliu išorėje turi maždaug 2 m ilgio keturių gyslų laidą, kuris yra išvestas roletų išorėje.

❇️ žaliai geltonas laidas tarnauja kaip įžeminimas

❇️ mėlynos spalvos laidas sudaro nulį (N)

❇️ juodos ir rudos spalvos laidai lemia pavaros sukimosi kryptį

Draudžiama prie vieno jungiklio prijungti daugiau nei vieną variklį.

1 - L

2 - N

✅Galinių padėčių reguliavimas

Galinių jungiklių reguliavimą reikia atlikti varikliui esant šaltam. Galinių dalių reguliavimas reikalauja kelis kartus paleisti variklį, kuris darbo metu įkaista. Vamzdinis variklis turi terminį jungiklį, kuris nutraukia variklio darbą pasiekus tam tikrą temperatūrą. Nepertraukiamo variklio darbo laikas yra apie 4 minutes. Po šio laiko variklis gali išsijungti, kol atvės, t. y. maždaug 30 minučių.

✅ Kaip išsirinkti tinkamą variklį?

1. Patikrinkite roletų ašies vamzdžio skersmenį, jis turėtų būti:

- fi 40 mm,

- fi 60 mm,

- fi 70 mm

2. Apskaičiuokite savo roletų svorį.

Profilis PA-39 = 2,8 kg mkw

pvz., Roletų matmenys 1400 x 1200

roletų svoris yra 1,4 x 1,2 = 1,68 mkw

1,68 mkw x 2,8 = 4,7 kg

3. Pasirinkite variklio galingumą priklausomai nuo roletų svorio:

Silnik S 40/10 (10 Nm) - iki 13 kg (pavaros iš šio pasiūlymo)

Silnik S 60/10 (10 Nm) - iki 18 kg

Silnik S 60/20 (20 Nm) - iki 36 kg

Silnik S 60/30 (30 Nm) - iki 54 kg

Silnik S 60/40 (40 Nm) - iki 63 kg

Silnik S 60/50 (50 Nm) - iki 86 kg

Silnik S 70/50 (50 Nm) - iki 90 kg

Silnik S 70/100 (100 Nm) -  iki 121 kg

❗ Dažniausiai kliento užduodami klausimai: ❗

❓ Ar šis variklis tinka visiems roletams?

✅ Variklis skirtas roletams su oktagoniniu (aštuonkampiu) fi 40 skersmens vamzdžiu.

❓ Ar variklį galima valdyti tik klavišu (mygtuku)?

Variklis skirtas valdymui mygtuku. Papildomai galima nusipirkti radijo imtuvą (XT-R) arba mygtuką su radijo imtuvu (PPKR 313), kas papildomai leis valdyti šį variklį pulteliu ir klavišu.

❓Ar tuo atveju, kai noriu roletą iš dirželio / lyno pakeisti į variklį, turiu prie variklio nusipirkti kokių nors papildomų elementų?

✅ Pavara aprūpinta visais būtinais elementais, kad roletas būtų perdarytas iš rankinio valdymo į variklio valdymą.

❓ Ar jei jau turiu sumontuotą tokio tipo variklį, galiu jį pakeisti į radijo valdymą (pulteliu)?

✅Tai įmanoma pritaikius du sprendimus:

✔ Jungiklio keitimas į PPKR-313 su įmontuotu radijo imtuvu.

✔ XT-R imtuvo montavimas elektros dėžutėje, kuris įgalins nuotolinį valdymą.
