TRISFAZIS ENERGIJOS SKAITLIUKAS ATSKIRAS APSKAITOS NULINIS ATSTATYMAS 3-FAZIŲ

ELEKTROS ENERGIJOS SKAITIKLIS 3 FAZIŲ 10(100)A LCD SU ATSTATYMO FUNKCIJA

INDEKSAS: L3F-RS

Elektros energijos sąnaudų matuoklis ANT DIN BĖGELIO, 3-fazis, turintis RESET mygtuką.

Svarbiausios produkto savybės:

• platus matavimo diapazonas ,
• didelis tikslumas, patikimumas,
• atsparumas perkrovoms.

Energijos sąnaudos yra labai mažos. Trys šviesos diodai rodo kiekvienos fazės buvimą.

Energijos matavimas galimas ilgą laiką be kalibravimo poreikio.

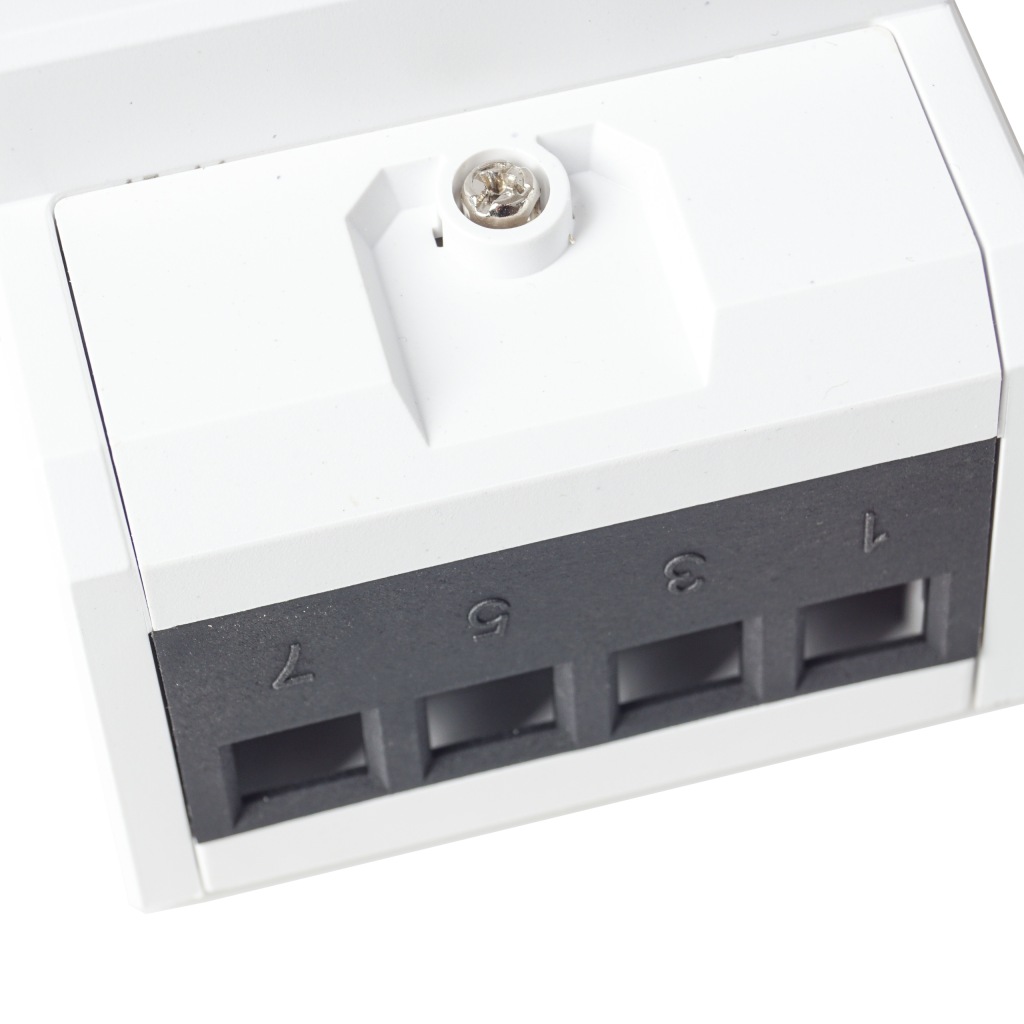

Turi vidinę jungtį srovės ir įtampos matavimui.

Veikimo principai: Įtampa ir srovės stipris yra imami kaip pavyzdžiai iš atitinkamų grandinių ir paverčiami signalu, kuris paduodamas į integrinį grandyną. Skaitiklis turi impulsianį išėvimą testavimui, kurio impulso plotis: 80+20 ms.

Norint apsaugoti matuoklį nuo išorinių oro sąlygų, jį reikia sumontuoti dėžutėje.

Dėl to, kad skaitiklis turi papildomą impulsą išėvimą, galima prijungti skaičiavimo įrenginį.

Yra galimybė atstatyti aktyviosios energijos vertes.

Dingus įtampai skaitiklis įsimena rodmenis.

TECHNINIAI DUOMENYS:

• Maks. srovė: 100 A,
• Bazinė srovė: 10 A,
• Įtampa: 3x120/208V, 3x220/380V, 3x230/400V,
• Dažnis: 50/60Hz,
• Galios suvartojimas: <2W/10VA,
• Normalus įtampos diapazonas: 90%Un~110%Un,
• Ribinis įtampos diapazonas: 70%Un~120%Un
• Apsaugos klasė: IP20,
• Tikslumo klasė: 1,
• Impulsų dažnis: 1000imp/kWh,
• Ekranas: LCD 6+1= 999999,9kWh,
• Maitinimo indikacija: 3xLED raudona, geltona, žalia,
• Impulsų indikacija: LED raudona,
• naudojimo:  -25°C / +55°C,
• Drėgmė: <75%,
• Maksimalus laidininkų skerspjūvis: 35 mm,
• Montavimas: DIN 35 mm bėgelis,
• Montavimas apie 1,8 m aukštyje.
• Atstatymas:3s

CE SERTIFIKATAS

KOMPLEKTE NAUDOJIMO INSTRUKCIJA

SKAUTARO MATMENYS IR PRIJUNGIMO SCHEMA

Pagaminta ir išbandyta pagal tarptautinius standartus:

• ISO9001
• IEC62053-21
• IEC62052-11
