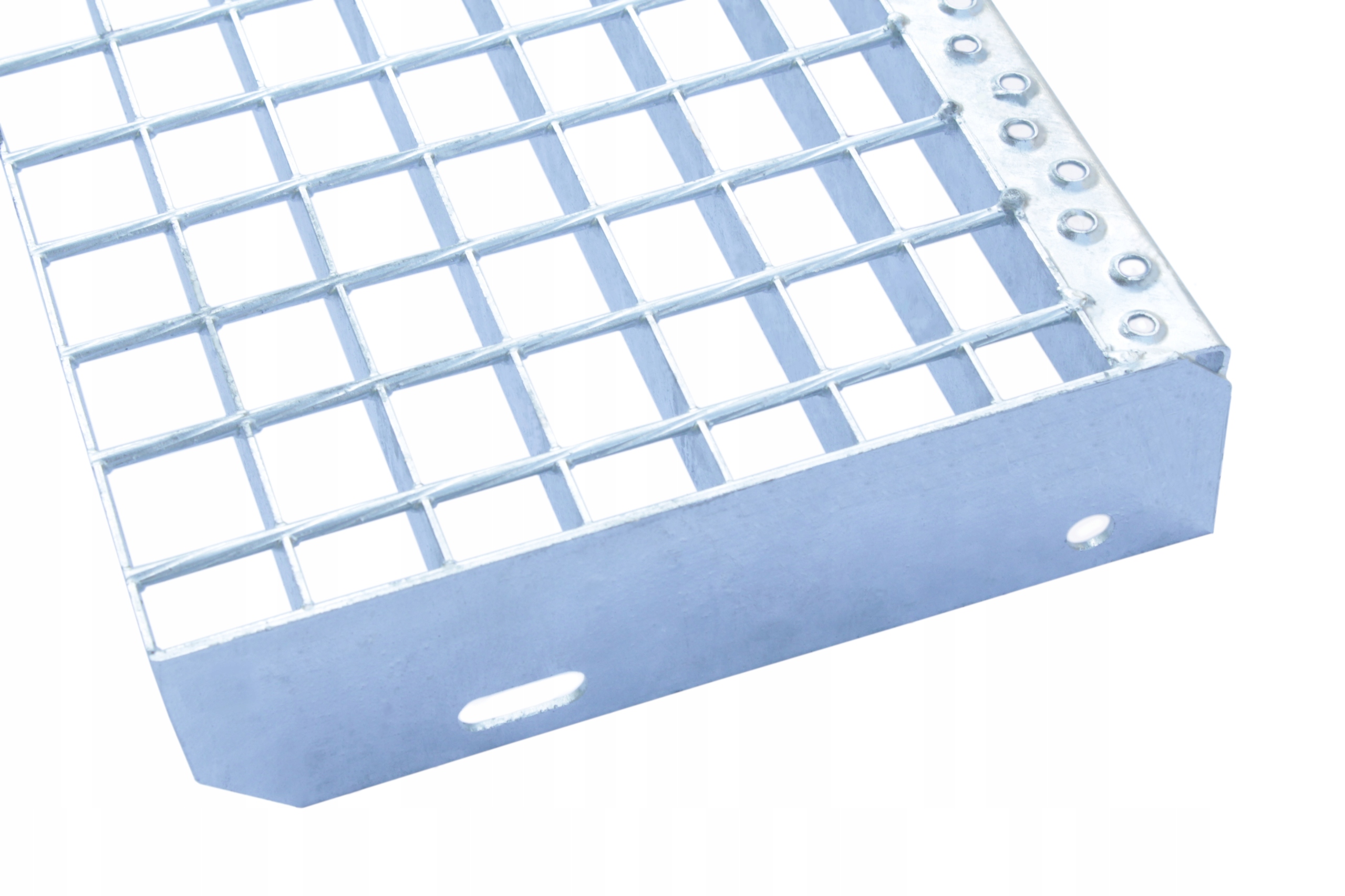

LAIPTŲ PAKOPOS 700x270MM 30X2 METALINIAI LAIPTAI

VIRINTŲ GROTELIŲ LAIPTŲ PAKOPOS 700x270 34x38/30x2 CINKUOTOS

Parametrai

• Ilgis x plotis: 700x270 mm
• Laikančioji juosta (aukštis x storis): 30x2 mm
• Skersinis strypas (griovelių, skersmuo): 4,8 mm
• Akutė (ilgis – tarp laikančiųjų juostų x plotis): 34x38 mm
• Pakopos masė: 4,5 kg
• Apvalios tvirtinimo skylės skersmuo: 13 mm
• Išilginės tvirtinimo skylės dydis (ilgis x plotis): 20x13 mm
• Atstumas tarp tvirtinimo skylių centrų: 150 mm
• Medžiaga ir padengimas: konstrukcinis plienas S235JR, karštasis cinkavimas 50 µm
• Pakopos laikomoji galia: pakopos pritaikytos pėsčiųjų judėjimui. Siūloma pakopa pasižymi maždaug 150 kg laikomąja galia, kas prilygsta 1,5 kN leistinajai apkrovai.

Pagaminta laikantis normos DIN 24537 ir karštai cinkuota laikantis normos EN ISO 1461

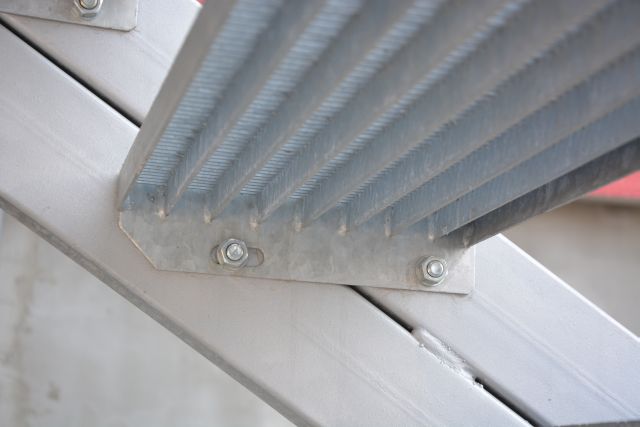

Tiltelių pakopų montavimo plokštelių techniniai matmenys

Virintų grotelių pakopos gaminamos iš plieninių juostų:

• laikančiųjų juostų – jų paskirtis yra pernešti apkrovą, o nuo juostų matmenų priklauso kokią laikančiąją galią (ir masę) turi atitinkama pakopa. Standartinis laikančiosios juostos dydis yra 30x2 mm, o galimi matmenys svyruoja nuo 20x2 mm iki 70x3 mm,
• skersinių strypų – jungiančių laikančiąsias juostas. Standartinis dydis yra 10x2 mm, o kiti galimi dydžiai yra 12x2 mm, 14x3 mm bei 20x3 mm.

Skersiniai strypai su laikančiosiomis juostomis sujungiami virinimo proceso metu. Priklausomai nuo akučių dydžio, kvadratiniam metrui tenka nuo 600 iki 1000 virintų jungčių, todėl šios pakopos užtikrina didelį stabilumą, atsparumą apkrovoms ar vibracijoms. Suvirintas rėmelis, montavimo plokštelės (t.y. šonai) bei neslystanti juosta garantuoja jungčių stabilumą.

Virintų grotelių pakopos galimos šių versijų:

• standartinės (RH) – pati universaliausia, pritaikoma daugelyje sričių,
• dantytosios – neslystančios, naudojamos aplinkoje, kurioje veikia vanduo, ledas ar tepalai. Šios grotelės gaminamos iš sukibimą didinančių dantytų (įpjautų) laikančiųjų juostų. Dėmesio – produktas tik pagal užsakymą.

Mūsų asortimente galite rasti kitokių parametrų pakopas:

• Pakopų ilgis: 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm bei 1200 mm
• Pakopų plotis: 240 mm, 270 mm, 305 mm
• Laikančiosios juostos matmenys (aukštis x storis): 30x2 mm bei 30x3 mm
• Akučių žingsnis: 34x38 mm
