Kaminvalio pakopa, komplektas modulinei čerpinei skardai 350/20, antracito spalvos RAL 7016

Pilnako pakopa, skirta modulinei skardinei stogo dangai 350/20

• Pakopos ilgis: 256 mm
• Pakopos plotis: 140 mm
• Spalva: Antracitas - RAL 7016
• Medžiaga: karštai cinkuotas ir dažytas milteliniu būdu

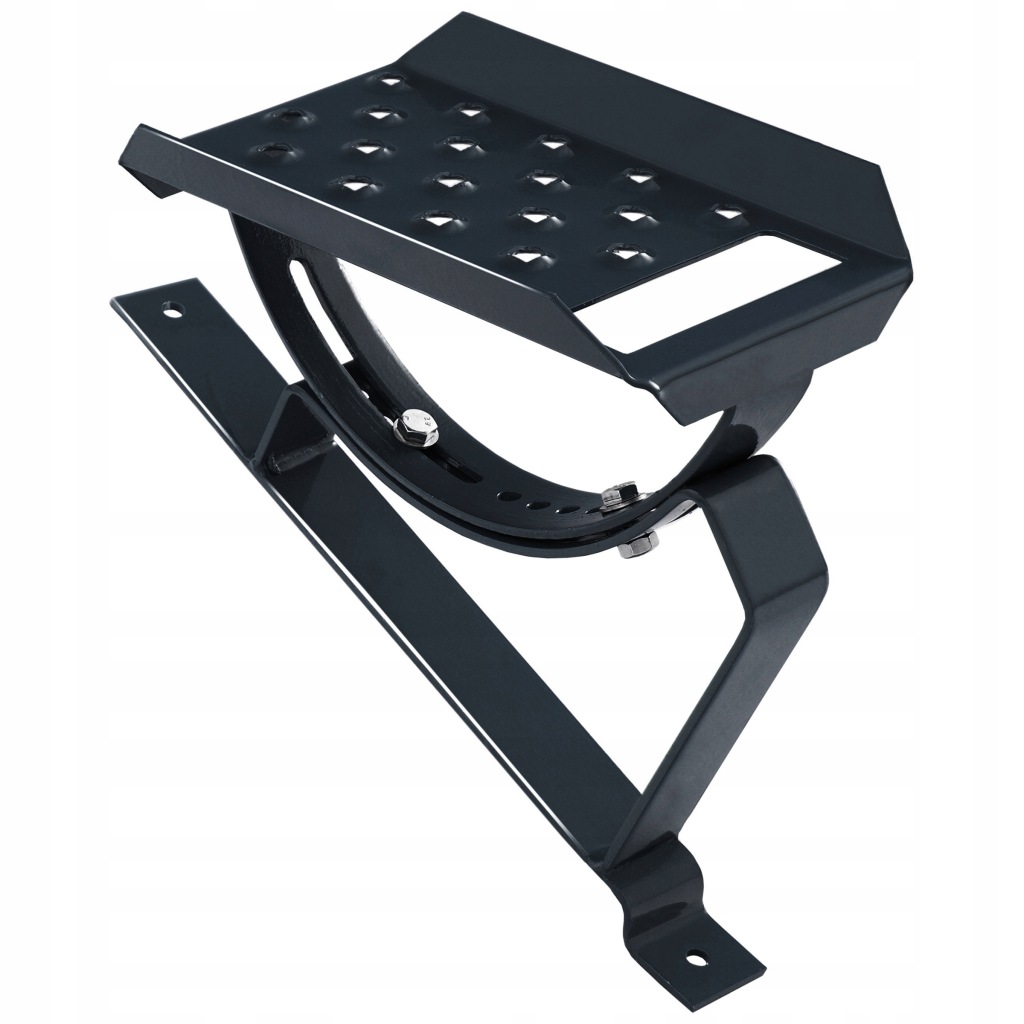

Komplektą sudaro šalia esančioje nuotraukoje matomi elementai, t. y.

• Kaminų valytojo pakopa – 1 vnt.
• Laikiklis skardinei stogo dangai – 1 vnt.
• Varžtai – 2 vnt.

Svarbiausi techniniai parametrai:

• Komplektas turi pilną montavimo kampo reguliavimą ir tinka stogams, kurių nuolylis nuo 15° iki 45°.
• Stogo pakopa pagaminta iš plieno, atitinkančio EN 516 standarto stiprumo reikalavimus. Pakopos plotis yra 250 mm.
• Laikikliai ir lopšiai yra pagaminti iš 40 mm x 4 mm plokščio plieno.
• Aukščiausios klasės apsauga nuo korozijos dėl cinkuoto plieno ir miltelinio dažymo derinimo.

Naudojimas: Stogo tilteliai ir pakopos naudojami saugiam ir patogiam judėjimui šlaitiniu stogu. Dažniausiai naudojami susisiekimui tarp stogo liuko ir įrenginių, kuriuos reikia prižiūrėti ar aptarnauti ant stogo, tokių kaip kaminai, antenos ar saulės kolektorių sistemos. Tinkamai parinkti sistemos elementai leidžia judėti išilgai stogo šlaito (horizontaliai) ir skersai stogo šlaito (vertikaliai).

Montavimo principas: Priklausomai nuo stogo dangos, naudojami tinkamai parinkti laikikliai, kurie kartu su lopšiais (taip pat vadinamais tvirtinimo detalėmis) leidžia sukurti tvirtą ir horizontalų pagrindą stogo tilteliui arba pakopai pritvirtinti.

Atitiktis EN 516 standartui: taip

Apsauga nuo korozijos: karštas cinkavimas ir miltelinis dažymas

CE ženklas: taip

Stogo nuolydis ir stogo takeliai

Kamininės pakopos ir tilteliai užtikrina saugų judėjimą stogo šlaitu. Tokia stogo takelių sistema leidžia pasiekti kamino bei antenos įrenginius, taip pat gali būti naudojama kaip papildomas evakuacinis kelias. Tiltelių ir pakopų nuolydį galima reguliuoti tinkamai prisukant laikiklio lopšį prie atramos. Nuolydį galima reguliuoti nuo 15° iki 45°. Pakopos papildo kamininių tiltelių sistemą, o jų paskirtis – sukurti judėjimo takus, einančius išilgai stogo šlaito nuolydžio. Kamininės pakopos turi būti išdėstytos pakaitomis, taip suteikiant galimybę vaikščioti stogu kaip laiptais. Nustatant atstumą tarp atskirų pakopų, reikia atsižvelgti į stogo nuolydį:

• Esant mažesniam nei 30° nuolydžiui – pakopos turi būti montuojamos kas antroje stogo čerpių eilėje, 70 cm atstumu viena nuo kitos.
• Esant didesniam nei 30° nuolydžiui – pakopos turi būti montuojamos kiekvienoje čerpių eilėje, kas 35 – 40 cm.

Maksimalus atstumas tarp laikiklių yra 80 cm. Minimalus laikiklių skaičius, tenkantis vienam tilteliui, yra du vienetai.

Dėmesio! Aukščiau pateikta informacija yra surinktų duomenų ir mūsų patirties rezultatas. Šios informacijos negalima traktuoti kaip montavimo instrukcijos. Stogo takelių naudojimas turi atitikti techninį projektą, parengtą konkrečiam statiniui, atsižvelgiant į Lenkijos standartų (Polskie Normy) reikalavimus ir galiojančius statybos-techninius reglamentus. Norėdami rinkiniui pridėti papildomų laikiklių, pasinaudokite pavieniais elementais.

Atesty, deklaracje i normy

Stogo takeliai yra gaminami remiantis Europos standartu EN516:2006, kuris turi Lenkijos standarto PN-EN 516 statusą. Standartas taikomas stogo vaikščiojimo įtaisams, kurie yra visam laikui pritvirtinti prie šlaitinių stogų laikančiosios konstrukcijos.

„Folnet“ siūlomų stogo takelių sistemos gamintojas pativirtina atitiktį standartui pateikdamas Eksploatacinių savybių deklaraciją (DWU). Tai garantuoja atitiktį ne tik Lenkijos, bet ir Europos reglamentams bei užtikrina visos stogo takelių sistemos saugumą ir ilgaamžiškumą.

Galimos spalvos:

• RAL 9005 - juoda
• RAL 7016 - antracitinė - šią perkate šioje aukcione
• RAL 7024 - grafito
• RAL 8004 - plytų
• RAL 8017 - rudas
• RAL 9006 - sidabrinė - cinko spalva
• RAL 3009 - kaštono
• RAL 3011 - raudona
• RAL 6020 - tamsiai žalia
• RAL 3004 - vyšninė

Miltelinis dažymas

Pakopelė siūloma padengta milteliniu būdu populiariausiomis stogo dangų spalvomis pagal RAL paletę.

Miltelinio dažymo privalumai:

• lygi, be įtrūkimų ir nutekėjimų danga
• antikorozinis poveikis
• atsparumas mechaniniams pažeidimams
• atsparumas temperatūrai
• didelis atsparumas cheminių medžiagų poveikiui
• nekenksmingumas aplinkai

Dėmesio! Prašome atsižvelgti į tai, kad nuotraukose matomų spalvų ir raštų bei tikrų medžiagų skirtumai gali skirtis. Įtakos pirkėjo monitoriuje matomai spalvai turi, be kita ko, aparatinės įrangos sąlygos, taip pat nuotraukos padarymo sąlygos, kurios atskiriems produktams gali skirtis.

Antikorozinės apsaugos

Dėl stogo saugios komunikacijos elementų poveikio įvairiems atmosferos veiksniams, mūsų pakopos turi dvi apsaugines dangas nuo korozijos.

Powłoka cynkowa

Visi elementai gaminami iš plieno, kuriam taikomas cinkavimo procesas. Tai veiksmingiausias ir patvariausias būdas apsaugoti plieną nuo korozijos. Cinkavimo proceso metu cinko atomai prasiskverbia į išorinį plieno sluoksnį, susidarydamas paviršinis geležies ir cinko lydinys, kuris sukuria nuo korozijos apsaugantį sluoksnį. Cinko dangų ilgaamžiškumas, priklausomai nuo sąlygų, gali siekti net 100 metų.

Miltelinio dažymo danga

Milteliniu būdu dažyta danga yra atspari korozijai, chemikalams, aukštai temperatūrai ir mechaniniams pažeidimams. Šis procesas susideda iš įkrautų miltelinių dažų dalelių uždėjimo ant metalinio paviršiaus. Vėliau dažais padengti elementai yra kaitinami iki 140°C - 200°C temperatūros, kurios pasekmėje milteliai išsilydo ir polimerizuojasi.

Visi parduodami stogo saugos elementai turi įstatymų reikalaujamus dokumentus, leido produktą montuoti ant stogo.

Į komplektą įeina

1. Antypoślizgowy stopień kominiarski - 1 sztuka
2. Wspornik do blachodachówki - 1 sztuk
3. Śruba z podkładką i nakrętka - 2 sztuki

BD tipo laikiklių pritaikymas prie čerpių imituojančios skardos dangos modelių

Laikiklis BD 330/30:

• Ruukki Finnera

Laikiklis BD 350/20:

• Aga
• Arcerol Mittal - Halny
• Balex Spektrum
• Blach-Pol Eska
• BlachdomPlus Bona
• BlachdomPlus Imperia Plus
• BlachdomPlus Korona Plus
• BlachdomPlus Perła
• Blachodach Bingo
• Blachodach Bravo
• Blachodach Sonata
• Blachodach Swing
• Blachodach Twist
• Blachotrapez Diament Eco Plus
• Blachotrapez Diament Plus
• Blachotrapez Diament Plus
• Blachotrapez Kingas 15
• Blachotrapez Kingas Eco Plus
• Blachprofil 2 Alfa Plus
• Blachprofil 2 Alfa Premium
• Blachprofil 2 Alfa Standard
• Blachprofil 2 Beta
• Blachprofil 2 Omega
• BlachStal German
• BlachStal King
• BlokBlach Aqua
• BlokBlach Natura
• Bratex Platino
• Bratex Vilano
• Budmat Aria
• Budmat Sara
• Budmat Zefir
• Budmax-Metal Magnat
• Dispol Stella
• Finco-Stal Akcent
• Finco-Stal Akord
• Finco-Stal Arad Optima
• Finco-Stal Arad Optima/Piano Classic
• Finco-Stal Arad Premium
• Finco-Stal Arad Premium/Piano Premium
• Finco-Stal Takt
• Finco-Stal Tango
• Florian Centrum Europa
• Florian Centrum Florina
• Florian Centrum Kinga
• Florian Centrum Klara
• Glinmet Afrodyta
• Glinmet Dona
• Glinmet Monza
• Kingstile
• Klaudia
• Kroll Kroll Plus
• Kroll Mistral
• Lindab LPA L
• Metalex Fińska
• Metalex Wiktoria
• Metalmix Libra
• Metalmix Proxima
• Metalmix Vega
• Nowax Atena
• Nowax Diana
• Plannja Regent
• Plannja Scandic
• Plannja Smart
• Polonica Astra
• Polonica Elios
• Polonica Luna
• Polonica Polaris
• Pruszyński Kron
• Pruszyński Rubin Plus
• Pruszyński Szafir
• Regamet Gloria
• Regamet Maxima
• Regamet Olimpia
• Regamet Panel
• Rol-bud Kaja (lub 16mm)
• Ruukki Decorrey
• Ruukki Monterrey Plus
• Ruukki Monterrey Plus FEB-forma
• Ruukki Monterrey Premium
• Ruukki Monterrey Standard FEB-forma
• Ruukki Monterrey Standrad
• Stal-Hart Bella
• Stal-Hart Kinga
• Transblach Kiara
• Włastal Bursztyn
• Włastal Perła

Laikiklis BD 350/30:

• Blach-Pol Symetria
• Blachotrapez Germania
• Blachotrapez Germania Simetric
• Blachprofil 2 Zet
• BlachProfil 2 Gamma
• BlachStal German
• Glinmet Afrodyta Exclusive
• Glinmet Galla
• Glinmet Monza Exclusive
• Glinmet Temida
• Plannja Flex
• Pruszyński Arad Premium
• Pruszyński Gryf
• Pruszyński Modus Arad
• Pruszyński Optima Arad
• Pruszyński Tur
• Ruukki Adamante Plus
• Ruukki Adamante Premium
• Ruukki Adamante Standard
• Vikor Vika

Laikiklis BD 350/35:

• Balex Panorama
• Budmat Venecja

Laikiklis BD 400/20:

• Aga
• Arcerol Mittal - Halny
• Blach-Pol Eska
• Blachodach Sonata
• Blachotrapez Diament Eco Plus
• Blachotrapez Kingas
• Blachotrapez Kingas 15
• Blachprofil 2 Alfa Plus
• Blachprofil 2 Omega
• BlachProfil 2 Gamma
• BlachStal German
• Bratex Hera
• Bratex Platino Eco
• Budmat Aria
• Budmat Sara
• Budmat Wenus
• Budmat Zefir
• Budmax-Metal Eco-Max
• Dispol Luna
• Florian Centrum Florina
• Joker
• Kingstile
• Klaudia
• Kroll Kroll Plus
• Kroll Mistral
• Lindab LPA H
• Lindab LPA N
• Metalex Fińska
• Metalmix Libra
• Metalmix Vega
• Nowax Diana
• Plannja Royal
• Plannja Scandic
• Pruszyński Kron
• Pruszyński Rubin Plus
• Pruszyński Szafir
• Rol-bud Kaja (lub 16mm)
• Stal-Hart Bella
• Stal-Hart Kinga
• Transblach Kiara
• Włastal Classic
• Finco-Stal Vega

Laikiklis BD 420/20:

• Plannja Regola

Laikiklis BD 460/20:

• Finco-Stal Vega
• Włastal Topaz

Montavimo instrukcija

• 1 - Laikiklis čerpių imituojančiai skardos dangai
• 2 - Stogo tilto (takelio) tvirtinimas (lopšys)
• 3 - Varžtai
• 4 - Stogo pakopinis elementas
• 5 - Medvaržčiai
• 6 - Gegnė
• 7 - Grebėstuko tausojimo / grebėstuko lentelė (Kontrgrebėstukas)
• 8 - Grebėstukas
• 10 - Stogo danga

Pilną BD stogo tiltelį sudaro BD laikiklis (1), stogo tilto lopšys (2) ir stogo tilto platforma (4). Pilną BD stogo pakopinį elementą sudaro BD laikiklis (1) ir stogo pakopinis elementas.

Priklausomai nuo čerpių imituojančios skardos dangos tipo, yra laikiklių su atitinkamu moduliu, sutampančiu su stogo dangos moduliu, pvz., BD350/20 ir kt. Pagrindinės montavimo taisyklės yra vienodos visiems laikiklių tipams.

• Laikiklį (1) geriausia tvirtinti gegnių linijoje prie grebėstukų varžtais, kurių ilgis viršija grebėstuko storį. Kitu atveju medvaržčių ilgis turi būti pritaikytas prie grebėstuko storio taip, kad nebūtų pažeista, pavyzdžiui, stogo plėvelė (pvz., medvaržčiai su ileistine galvute ø6 mm x 45 mm).
• Tada prie laikiklio (1) M8 x 20 mm varžtais pritvirtiname stogo tilto lopšį (2) arba stogo pakopinį elementą. Lopšys ir pakopa turi būti sumontuoti horizontalioje padėtyje ±3%.
• Stogo tilto platformą prisukame prie lopšio per šonines angas platformoje ir lopšyje. Šiuos elementus reikia sujungti naudojant M8 x 20 mm varžtus. Pavyzdinė siauro arba pločio laikiklio montavimo schema parodyta brėžinyje.
