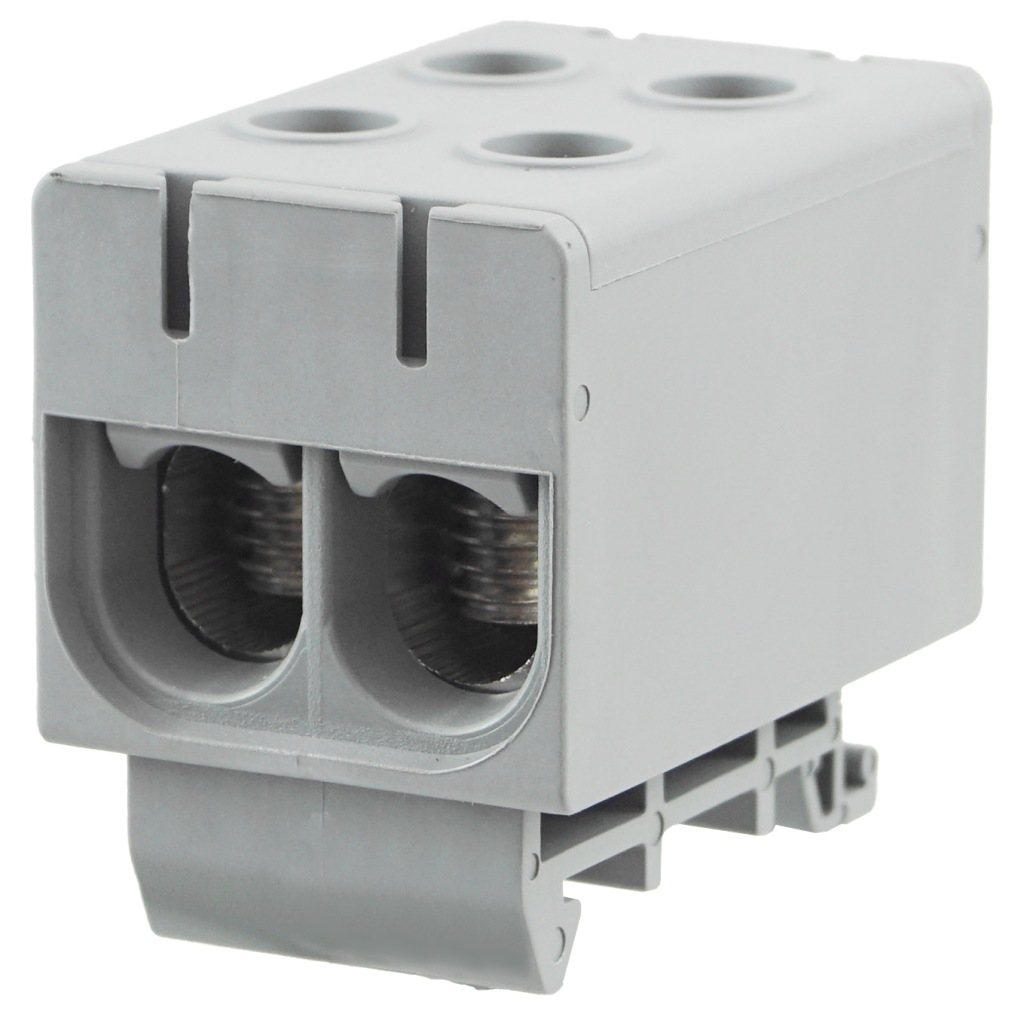

DVIGUBAS KABINIO BĖGELIO GNYBTAS PILKAS 4X 2,5-35mm2

KOMPAKTINĖ BEŠYNĖ GRINTOJI JUNGTIS PILKA 4X 2,5-35mm2

INDEKSAS: ZG-35/2-L

Universali gnybtų juosta ZG, 1 poliaus, su keturiomis angomis, skirta nuo 2,5 iki 50 mm2 skerspjūvio laidininkams.

• Pilkos spalvos sraigtinė gnybtų jungtis, skirta montuoti ant standartinio 35 mm DIN bėgelio.
• Kaip ir kitos šio tipo jungtys, ji skirta variniams ir aliuminiams laidininkams sujungti elektros ir mechanine prasme.
• Gali būti naudojama tiek vientisiem, tiek daugiagysliams laidams (giriams) su nurodytu skerspjūviu.

✅ Techniniai duomenys:

• Al/Cu laidų skerspjūvis: nuo 2,5 iki 35 mm2
• Vardinė įtampa: 750V
• Vardinė srovė: Cu 135A , Al 120A
• Priveržimo sukimo momentas: 3 Nm (2,5-16 mm2), 6 Nm (25-35 mm2)
• Prijungiamo lankstaus laido skerspjūvis be antgalio: 2.5 ... 35 mm²
• Prijungiamo lankstaus laido skerspjūvis su antgaliu: 2.5 ... 35 mm²
• Gnybto medžiaga: aliuminio lydinys
• Montavimas: ant TH35(DIN) bėgelio arba tiesiai prie montavimo plokštės
• Izoliacinės medžiagos degumo klasė pagal UL94: V0
• Spalva: pilka
• Izoliacinio elemento medžiaga: Termoplastinis plastikas
• Elektros jungties tipas 1: Varžtinė jungtis
• Jungties padėtis: šoninė
• Lygių skaičius: 2
• Gnybtų skaičius lygiui: 2
• Montavimo būdas: DIN TH-35 mm montavimo bėgelis
• Darbinės temperatūros diapazonas: 80 ... 80 °C

✅ Montavimas

• Prispaudimas: Imliakampis varžtas.

✅ Jungties matmenys:

• W: 29,8 mm
• H: 43 mm
• L: 49 mm

✅ Papildoma informacija:

• 1. Imliakampis prispaudimo varžtas, užtikrinantis lengvą ir patvarų laido tvirtinimą.
• 2. Platus skerspjūvių diapazonas bei galimybė sujungti kelis laidus prie vieno ZG jungties gnybto.
• 4. Kompaktiškas korpusas su mažais matmenimis. Jungtis pagaminta iš monobloko. Medžiaga PA66.
• 5. Ant korpuso išgraviruota informacija apie elektrotechninius parametrus.
