CB500X GRINDINIO ŠILDYMO VALDYMO JUOSTA PAVARŲ VALDIKLIS – NAUJAUSIAS KL06

⭐VALDIKLIS VALDYMO JUSTA GRINDINIO ŠILDYMO PAVAROMS CB500X - NAUJAUSIA KL06⭐

CB500 JUOSTOS PASIRINKTINIS PRAPLĖTIMAS

.

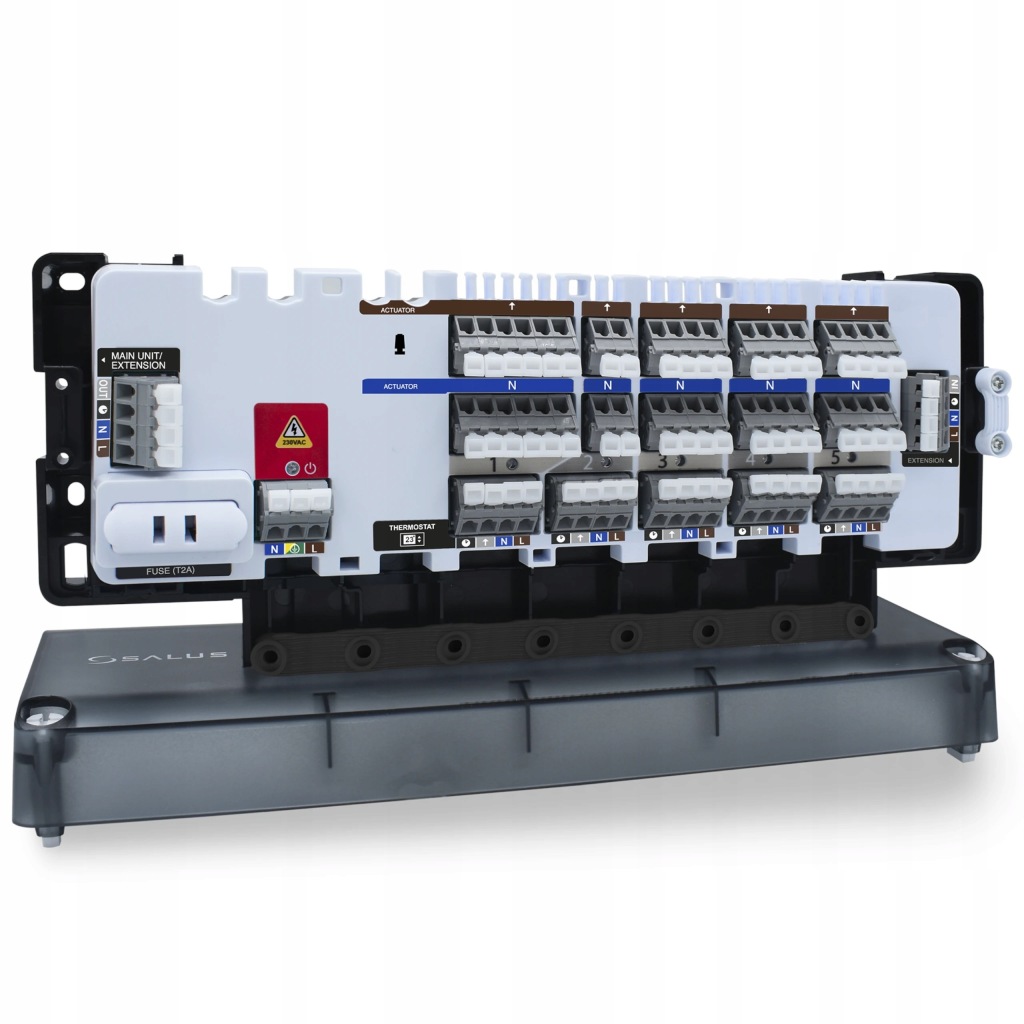

⭐CB500X LAIDINIS VALDYMO GNYBTYNAS⭐

Laidinis gnybtynas CB500 yra zoninio valdymo sistemos elementas. Įrenginys leidžia kontroliuoti 5 skirtingas zonas, su galimybe padidinti jų skaičių net iki 15!

CB500X turi 230V įtampos išėjimus reguliatoriams ir termoelektrinėms pavaroms.

Gnybtynas pritaikytas darbui su NC tipo pavaromis (be srovės uždaromomis).

✅Prekės savybės✅

✔️ 5 nepriklausomų zonų valdymas

✔️ greitas montavimas naudojant spyruoklinius gnybtus

✔️ suderinamumas su pagrindine juosta CB500

✔️ galimybė veikti savarankiškai

✔️ suderinamumas su NSB funkcija

✔️ paviršinis montavimas arba montavimas ant DIN bėgelio

✔️ kompaktiškas korpusas ir modernus dizainas

❗5 NEPRIKLAUSOMŲ ŠILDYMO ZONŲ❗

Valdiklis CB500X valdo 5 nepriklausomas šildymo zonas (prie vieno valdiklio galima prijungti 5 reguliatorius). Tai yra standartinis skaičius vienam kolektoriui. Valdymą galima padidinti daugiausiai iki 15 zonų, prijungus CB500X valdiklius prie pagrindinio valdiklio CB500, kuriame įrengta valdymo sistema, aptarnaujanti šilumos ir vėlimo šaltinį (pagrindinis valdiklis CB500 + du papildomi valdikliai CB500X).

DĖMESIO! Jei valdymo valdikliai CB500 ir CB500X yra sujungti naudojant EXTENSION jungtį, draudžiama jungti papildomą 230V maitinimą prie CB500X valdiklio maitinimo kontaktų. Priešingu atveju kyla pavojus nepataisomai sugadinti valdymo valdiklius. Maitinimo įėjimą CB500X valdiklyje reikėtų naudoti tada, kai valdiklis veikia kaip savarankiškas įrenginys (kai EXTENSION lizdai nenaudojami).

⚙️TERMOELEKTRINIŲ PAVARŲ VALDYMAS

CB500X juosta leidžia prijungti iki 35 termoelektrinių pavarų 230V AC – daugiausia po 7 pavaras vienam reguliatoriui.

Toks paskirstymas leidžia lanksčiai pritaikyti sistemą prie pastato poreikių – pvz., didesnėje patalpoje galima priskirti daugiau pavarų, o mažesnėje – mažiau.

Juosta veikia su NC (be srovės uždarytomis) tipo pavaromis, užtikrindama saugų ir taupų veikimą.

❗MAITINIMAS IR SAUGUMAS

Valdymo blokas CB500X gali veikti savarankiškai arba kaip pagrindinio bloko CB500 išplėtimas. Veikiant kaip išplėtimui, jam nereikia atskiro maitinimo – jį reikia sujungti su CB500 naudojant EXTENSION jungtį. Tačiau jei CB500X veikia kaip nepriklausomas blokas, 230V AC maitinimą reikia prijungti prie jo maitinimo įvesties. Integruotos apsaugos garantuoja saugų ir stabilų sistemos darbą.

⚙️NSB FUNKCIJA – NAKTINIS TEMPERATŪROS SUMAŽINIMAS⚙️

Valdymo blokas CB500X palaiko NSB (Night Set Back) funkciją, t. y. automatinį temperatūros sumažinimą nakties metu.

Dėl ryšio su SALUS savaitiniu reguliatoriumi, blokas gali perduoti signalą į dienos reguliatorius, kurie automatiškai persijungia tarp dienos ir nakties temperatūros.

CB500X veikia su reguliatoriais laidiniais 230 V, tiek potinkiniis(SQ610, SQ610B, VS30W, VS30B, VS35W, VS35B, BTRP230-9010, BTR230-9010), tiek virštinkiniis(HTRP230, HTR230, HTRS230, RT20-230V, RT10-230V).

NSB funkcija galima SALUS reguliatoriuose iš Expert NSB, HTR bei BTR serijų.

Visi reguliatoriai turi būti sujungti laidais naudojant 4 gyslų kabelį (min. 4×0,75 mm², max. 4×1,5 mm²).

✅LENGVAS MONTAVIMAS✅

• Valdymo blokas CB500X sukurtas galvojant apie maksimalų montuotojų darbo palengvinimą.
• Kompaktiška ir plona konstrukcija leidžia prietaisą sumontuoti praktiškai bet kurioje kolektoriaus spintelėje.
• Blokų sujungimą galima nutiesti savo laidu, o tai suteikia laisvės išdėstant sistemos elementus ir pašalina modulių išdėstymo nepatogumus.
• Dangtelis nuimamas ir uždedamas greitai bei patogiai dėka tvirtų fiksatorių – nėra smulkių varžtelių pametimo rizikos.
• Laidų prijungimas yra itin paprastas – jiems nereikia jokio išankstinio paruošimo (pvz., alhavavimo).
• Jungčių išdėstymas suprojektuotas atsižvelgiant į laidų storį: plonesni pavarų laidai dedami viršuje, o storesni reguliatorių laidai – apačioje.
• Tokia tvarka palengvina instaliacijos organizavimą ir pašalina kabelių painiavą.
• Nuėmus dangtelį visi elementai yra puikiai matomi ir lengvai pasiekiami.
• Jungčių gnybtams nereikia specialių įrankių – spyruoklinės konstrukcijos dėka galima naudoti bet kokį atsuktuvą.
• Reguliatorių laidus galima apsaugoti nuo ištraukimo įstačius juos į specialią prilaikančią juostą.
• Montavimą galima patogiai atlikti ant stalo arba grindų, o po to pritvirtinti bloką spintelėje – užtikrintas lengvas priėjimas laisvoms montavimo angoms.

⚙️Techniniai duomenys⚙️

• Maitinimas: 230V AC 50 Hz
• Maks. apkrova: 1A
• Išėjimai: Termoelektrinės pavaros (AC 230V)
• Matmenys [mm]: 270 x 110 x 55
• Šilumos šaltinio / siurblio valdymas: tik per pagrindinį blokąCB500 arba SR600
